L’astuce infaillible pour choisir la bonne dimension de chenilles

Choisir la bonne dimension de chenille caoutchouc est essentiel pour préserver les performances, la sécurité et la durée de vie d’une machine de chantier. Une chenille mal adaptée peut provoquer une perte d’adhérence, une usure prématurée, des difficultés de montage ou des dommages sur le train de roulement.

Le choix ne doit donc jamais se faire à l’approximation. Il faut vérifier plusieurs éléments : la largeur, le pas, le nombre de maillons, le développement total, mais aussi la compatibilité avec le barbotin, les galets et la roue folle. Ce guide explique comment identifier les bonnes dimensions et éviter les erreurs les plus fréquentes.

Pourquoi bien choisir la dimension de chenille ?

Une chenille caoutchouc doit correspondre précisément à la machine sur laquelle elle est montée. Si elle est trop large, trop étroite, trop longue ou mal adaptée au train de roulement, elle peut se tendre de façon anormale, dérailler ou s’user rapidement.

La bonne dimension permet de conserver une traction efficace, une bonne stabilité et une répartition correcte du poids au sol. Elle limite aussi les contraintes exercées sur les composants mécaniques, notamment les galets, le barbotin et le système d’entraînement.

Sur chantier, une chenille adaptée améliore la maniabilité de la machine et réduit les risques d’immobilisation. À l’inverse, une erreur de dimension peut ralentir les travaux, augmenter les frais d’entretien et entraîner une panne évitable.

Comprendre le format d’une référence de chenille

Les dimensions d’une chenille caoutchouc sont généralement indiquées sous la forme :

largeur × pas × nombre de maillons

Par exemple, une référence 230 × 96 × 31 signifie :

• 230 mm de largeur ;
• 96 mm de pas ;
• 31 maillons.

Ce format permet d’identifier rapidement une chenille, mais il ne suffit pas toujours à garantir la compatibilité. Deux modèles proches peuvent présenter des différences au niveau du profil intérieur, du type de guidage ou de l’adaptation au barbotin.

Il est donc important de croiser les informations : dimensions visibles sur l’ancienne chenille, modèle exact de la machine, documentation constructeur et configuration du train de roulement.

Les mesures clés à relever

Pour choisir une chenille caoutchouc, plusieurs mesures doivent être vérifiées avec précision. Chacune joue un rôle dans la stabilité, la tension et le bon fonctionnement de la machine.

La largeur de la chenille

La largeur correspond à la distance mesurée d’un bord extérieur à l’autre de la chenille. Elle s’exprime en millimètres.

Une chenille plus large répartit mieux le poids de la machine et limite l’enfoncement sur les sols meubles, humides ou argileux. Elle peut cependant réduire la maniabilité dans les passages étroits si elle n’est pas prévue pour l’engin.

Une chenille trop étroite peut, au contraire, diminuer la stabilité et augmenter la pression au sol. Il faut donc respecter les dimensions recommandées pour la machine.

Le pas de la chenille

Le pas correspond à la distance entre deux axes successifs de maillons. Cette mesure est déterminante, car elle doit correspondre exactement au profil du barbotin.

Si le pas est incorrect, la chenille ne s’engrène pas correctement. Cela peut provoquer des à-coups, une mauvaise tension, une usure rapide ou un déraillement. Même un faible écart peut rendre le montage impossible ou dangereux.

Le nombre de maillons

Le nombre de maillons correspond au nombre total d’éléments présents sur tout le tour de la chenille. C’est une donnée indispensable.

Une différence d’un seul maillon peut suffire à rendre la chenille incompatible. Si elle est trop courte, elle forcera sur le train de roulement. Si elle est trop longue, elle risque de manquer de tension et de sortir de son guidage.

Pour éviter les erreurs, il est conseillé de marquer un point de départ avant de compter les maillons.

Le développement total

La longueur totale de la chenille, aussi appelée développement, correspond au tour complet de la bande. Elle peut être calculée en multipliant le pas par le nombre de maillons.

Par exemple, une chenille avec un pas de 96 mm et 31 maillons présente un développement théorique de 2 976 mm.

Cette valeur permet de vérifier la cohérence de la référence, mais elle ne remplace pas le contrôle précis du pas, du nombre de maillons et du profil intérieur.

Le profil intérieur

La compatibilité d’une chenille ne dépend pas uniquement de ses dimensions extérieures. Le profil intérieur doit correspondre au barbotin, aux galets et à la roue folle de la machine.

Deux chenilles de même largeur peuvent donc ne pas être interchangeables. Un mauvais profil peut entraîner un guidage irrégulier, des vibrations, une usure anormale ou un déraillement.

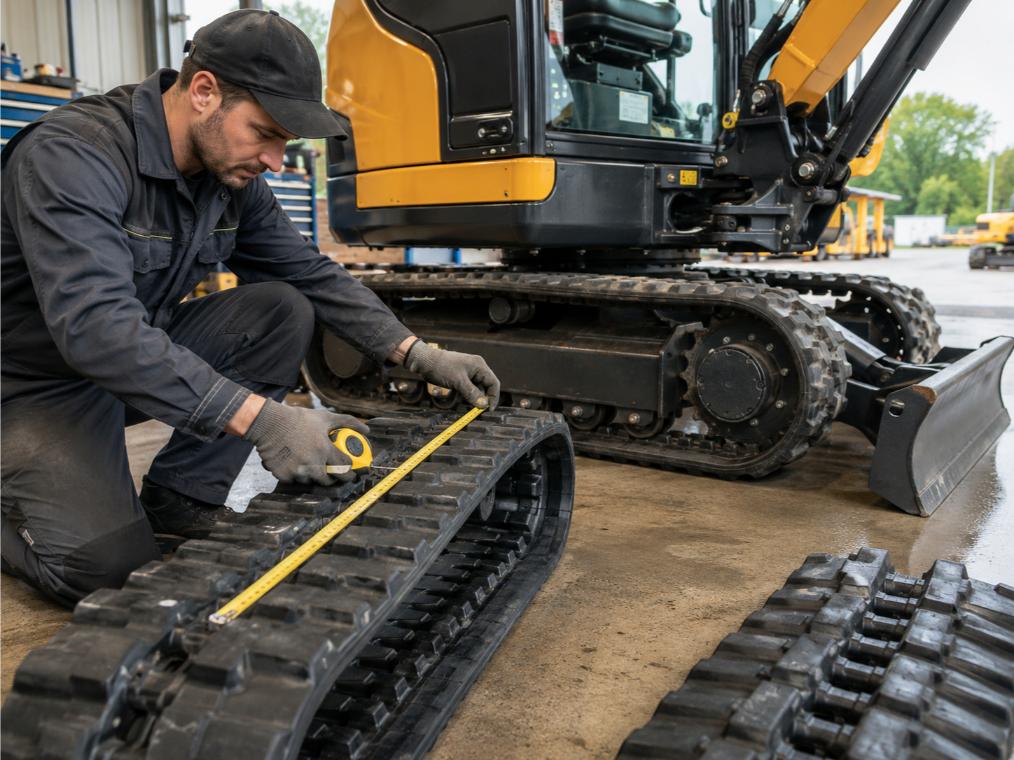

Comment mesurer une chenille caoutchouc ?

Avant de commander une nouvelle chenille, il faut commencer par rechercher les marquages présents sur l’ancienne. Les dimensions sont souvent moulées ou gravées sur le flanc. Si elles sont difficiles à lire, un nettoyage de la bande peut suffire à les faire apparaître.

Lorsque les références ne sont plus visibles, il faut relever les mesures manuellement :

• mesurer la largeur d’un bord extérieur à l’autre ;
• compter précisément le nombre de maillons ;
• mesurer le pas entre deux axes successifs ;
• calculer le développement si nécessaire ;
• vérifier le profil intérieur ;
• relever la marque, le modèle et la version exacte de la machine.

Pour faciliter le choix d’un modèle compatible, il est utile de comparer les dimensions relevées avec les références disponibles chez un spécialiste des chenilles caoutchouc comme TRConseil, en vérifiant systématiquement la largeur, le pas, le nombre de maillons et le type de machine concerné.

En cas de doute, il vaut mieux croiser plusieurs informations plutôt que de se fier à une seule mesure. La référence de l’ancienne chenille, la fiche technique constructeur et les mesures prises sur la machine permettent de réduire fortement le risque d’erreur.

Peut-on mesurer sans démonter la chenille ?

Dans certains cas, il est possible de relever les informations principales sans démonter la chenille. Il faut d’abord nettoyer le flanc pour rechercher une référence visible. Si l’inscription est lisible, elle indique généralement la largeur, le pas et le nombre de maillons.

Si le marquage est effacé, la largeur peut être mesurée directement sur la machine. Le comptage des maillons demande plus d’attention, mais il peut être effectué en faisant avancer lentement l’engin, à condition de respecter toutes les règles de sécurité.

Le pas peut être mesuré sur une portion accessible. Pour plus de précision, il est conseillé de mesurer plusieurs intervalles, puis de diviser le résultat par le nombre d’espaces mesurés. Cette méthode limite les erreurs lorsqu’une mesure directe est difficile.

Si la chenille est très usée, détendue ou déformée, les mesures peuvent être moins fiables. Dans ce cas, la documentation constructeur reste une référence importante.

Quels impacts sur les performances ?

Une chenille bien dimensionnée améliore l’adhérence, la stabilité et la productivité. Elle permet à la machine de mieux transmettre l’effort au sol, de limiter le patinage et de travailler plus efficacement sur les terrains meubles ou irréguliers.

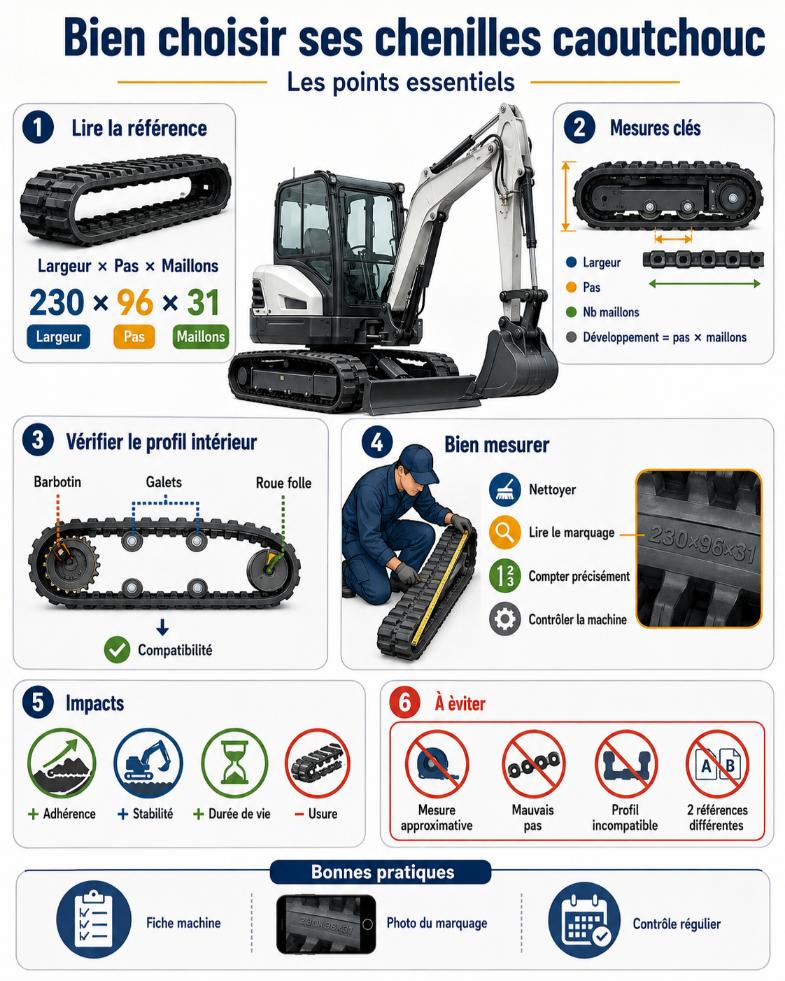

Largeur, pas, nombre de maillons, profil intérieur : découvrez les points clés à vérifier pour choisir des chenilles caoutchouc compatibles et éviter les erreurs.

La largeur influence directement la pression au sol. Une chenille plus large favorise la portance sur les sols humides, mais elle doit rester compatible avec la machine. Le pas et le nombre de maillons influencent quant à eux la tension, le guidage et la transmission du mouvement.

Une chenille mal dimensionnée peut produire l’effet inverse : perte de précision, déplacement plus lent, vibrations, contraintes mécaniques et usure accélérée. À terme, cela peut endommager le barbotin, les galets ou la roue folle.

Comment prolonger la durée de vie des chenilles ?

Même une chenille parfaitement adaptée doit être entretenue régulièrement. La première vérification concerne la tension. Une chenille trop tendue force sur les composants mécaniques. Une chenille trop détendue risque de dérailler ou de s’user de manière irrégulière.

Le nettoyage après utilisation est également important. Terre, cailloux, gravats et résidus coincés dans le train de roulement accélèrent l’abrasion et peuvent provoquer des coupures dans le caoutchouc.

Il faut aussi inspecter régulièrement l’état général de la bande : craquelures, coupures, arrachements, usure asymétrique ou déformations. Une anomalie détectée tôt permet souvent d’éviter une panne plus importante.

Pour préserver les chenilles, il est préférable d’éviter les rotations brusques sur place, les déplacements prolongés sur surfaces abrasives, les surcharges et les manœuvres agressives.

Les erreurs fréquentes à éviter

La première erreur consiste à choisir une chenille uniquement à partir d’une mesure approximative. Une largeur mal relevée, un pas confondu ou un mauvais comptage des maillons peuvent suffire à commander une référence incompatible.

Une autre erreur fréquente consiste à se fier uniquement au modèle de la machine. Selon l’année, la version ou le montage, des différences peuvent exister. Il est donc préférable de vérifier à la fois la machine, l’ancienne chenille et le train de roulement.

Il ne faut pas non plus se fier uniquement à l’apparence. Deux chenilles peuvent sembler identiques tout en ayant un profil intérieur différent. Le montage peut alors devenir difficile, instable ou impossible.

Enfin, il est déconseillé de monter deux chenilles de références différentes sur une même machine. Même si l’écart semble faible, cela peut déséquilibrer l’engin, créer une usure irrégulière et nuire à la sécurité.

Bonnes pratiques pour éviter les erreurs

Pour gagner du temps lors des prochains remplacements, il est utile de conserver une fiche avec les dimensions de chaque machine : largeur, pas, nombre de maillons, référence de la chenille, modèle de l’engin et date de montage.

Photographier les marquages d’une chenille neuve avant installation permet aussi de garder une trace claire des références. Conserver la facture ou l’emballage peut faciliter les futures commandes.

Lors du démontage, il faut noter les dimensions avant de jeter l’ancienne chenille. Pour les utilisateurs disposant de plusieurs machines, cette méthode évite les confusions et simplifie la gestion du matériel.
